一、DMF电磁式煤气安全切断阀产品概述

上海霜恒阀门有限公司生产的DMF型电磁式煤气安全快速切断阀，是我公司自行研究设计。它与电磁式启动器组合配套使用，具有结构简单、操作方便、重量轻、工作可靠、切断时为1.5秒，低泄漏等优点。电磁式煤气安全快速切断阀广泛应用于以煤气为燃料的各种工业窑炉的煤气快速切断，也可用于类似要求的其它场合。

工作原理：

1、电磁式煤气安全快速切断阀为法兰连接、杠杆式启闭阀，它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。
2、当煤气或助燃空气低压时，通过相应的电路设计，可使电磁铁在某一规定的低压时失电，这样杠杆失去平衡，安全阀相连的杠杆脱扣，重锤下落，安全阀立即关闭。另外一旦断电，也即电磁铁失电和上述相同，安全阀亦立即关闭，这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的。

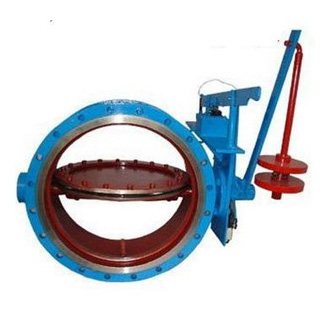

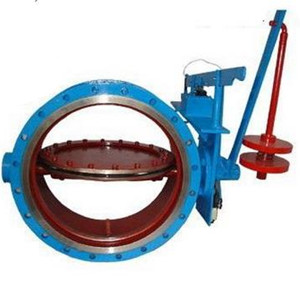

DMF电磁式煤气安全切断阀

二、DMF电磁式煤气安全切断阀主要参数

公称压力	电源电压	切断时间	转角范围	工作温度	适用介质
0.1Mpa	220V 50HZ	1.5S	0-90°	≤200℃	煤气、空气等气体

三、DMF电磁式煤气安全切断阀主要零件材料

零件名称	阀体、蝶板	阀杆	填料	密封圈
材料名称	Q235A	优质碳钢	石棉盘根	硅橡胶

四、DMF电磁式煤气安全切断阀主要外形连接尺寸

DN	D	D1	D2	L	L1	L2	H	b	Z-φd
100	205	170	145	120	360	250	550	14	4-18
150	260	225	200	145	410	250	590	16	8-18
200	315	280	255	145	465	250	640	18	8-18
250	370	335	310	180	520	250	690	22	12-18
300	435	395	362	180	580	300	740	22	12-23
350	485	445	412	200	630	300	790	22	12-23
400	535	495	462	200	680	300	840	22	16-23
450	590	550	518	200	740	300	880	24	16-23
500	640	600	568	270	780	300	930	24	16-23
600	755	705	670	270	895	400	1020	24	20-25
700	860	810	775	270	1010	400	1100	24	24-25
800	975	920	880	270	1125	400	1190	26	24-30
900	1075	1020	980	270	1225	400	1280	26	24-30
1000	1175	1120	1080	300	1345	400	1360	26	28-30
