ZBSF全不锈钢电磁阀

一、ZBSF不锈钢电磁阀产品概述上海霜恒阀门有限公司生产的霜恒牌ZBSF全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。本系列不锈钢电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等经营和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列不锈钢电磁阀主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。ZBSF系列不锈钢电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

一、ZBSF不锈钢电磁阀产品概述

上海霜恒阀门有限公司生产的霜恒牌ZBSF全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。
本系列不锈钢电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等经营和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列不锈钢电磁阀主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。ZBSF系列不锈钢电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

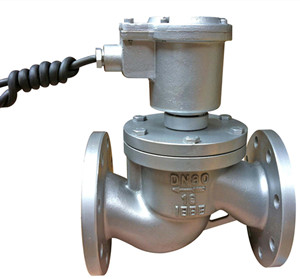

ZBSF不锈钢电磁阀

二、ZBSF不锈钢电磁阀结构特点

1、零压力亦能打开主阀，低压差流量大，适用范围广,阀盖采用螺纹连接，拆装，维修方便。
2、采用特种不锈钢制作，适用于食用流体、超净流体及腐蚀性介质
3、不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4、液体、气体、油品可混合使用，更加提高电磁阀的使用范围
5、特殊场合可持续长时间通电，采用耐高温材料，介质流体温度可达220℃
6、阀芯密封磨损可自动补偿，更加提高电磁阀的寿命和可靠性，经受二十年长期市场考验。

三、ZBSF不锈钢电磁阀结构原理

本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

四、ZBSF不锈钢电磁阀主要技术参数

工作介质	腐蚀性气体、超净流体、食用流体ZBSF-1：气体用、ZBSF-1Y：液体用、ZBSF-2：气体用 ZBSF-2Y：液体用
介质温度 ℃	ZBSF-1 (1Y)：≤60℃、ZBSF-2 (2Y)：≤200℃
公称压力 (MPa)	1.0、1.6
工作压差 (MPa)	0～1.6
电源电压	AC220V、DC24V 其余规格可作特殊订货
使用寿命	按JB/T7352～94规定
泄漏量 (ml/min)	按JB/T735～94·F规定
公称通径 (mm)	15	20	25	32	40	50
流量系数 (KV)	3.8	7.4	10.3	18.8	25.7	41
功耗 (VA)	40			50

五、ZBSF不锈钢电磁阀主要外形连接尺寸

公称通径 DN(mm)	内螺纹连接			法兰连接
公称通径 DN(mm)	H	L	G	H	L	D	D1	D2	b	f	n-Ød
15	148	92	1/2″	148	115	95	65	46	14	2	4-Ø14
20	148	92	3/4″	148	115	105	75	56	16	2	4-Ø14
25	148	110	1″	148	125	115	85	65	16	3	4-Ø14
32	182	120	11/4″	182	150	140	100	76	18	3	4-Ø18
40	182	140	11/2″	182	160	150	110	84	18	3	4-Ø18
50	192	162	2″	192	190	165	125	99	20	3	4-Ø18
