ZQDF蒸汽电磁切断阀

一、ZQDF蒸汽电磁阀产品概述上海霜恒阀门有限公司生产的ZQDF(Y)系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

一、ZQDF蒸汽电磁阀产品概述

上海霜恒阀门有限公司生产的ZQDF(Y)系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

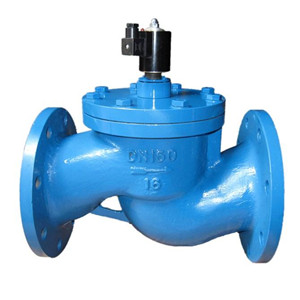

ZQDF蒸汽电磁阀

二、ZQDF蒸汽电磁阀结构特点

耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

三、ZQDF蒸汽电磁阀结构原理

本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。

四、ZQDF蒸汽电磁阀主要技术参数

型号参数	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y			ZQDF-2Y		ZQDF-3Y
公称压力（MPa）	1.6
工作压差（MPa）	DN15-50		0～1.6
	DN65-100		0.05～1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体		水油液体	热水		高温水、油
介质温度℃（mm）	≤60	≤180	≤220		≤60	≤180		≤220
使用电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-92规定
泄漏量（ml/min）	按JB/T7352-92·F规定
功耗（VA）	50

五、ZQDF蒸汽电磁阀主要外形连接尺寸

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	96	65	46	14	2	4 -Φ14
20	153	92	3/4	153	150	105	75	56	16	2	4 -Φ14
25	153	110	1	153	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	176	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	176	200	150	110	84	18	3	4 -Φ18
50	192	162	2	192	230	165	125	99	20	3	4 -Φ18
65				250	290	185	145	118	20	3	4 -Φ18
80				260	310	200	160	132	20	3	8 -Φ18
100				290	350	220	180	156	22	3	8 -Φ18
