SZCZP高温电磁阀
一、SZCZP高温电磁阀 产品概述
上海霜恒阀门有限公司生产的SZCZP高温电磁阀是间接先导式平衡电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等优点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。

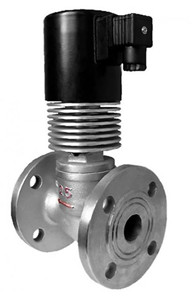

SZCZP高温电磁阀
二、SZCZP高温电磁阀 主要技术参数
公称温度℃
一、SZCZP高温电磁阀 产品概述
|
上海霜恒阀门有限公司生产的SZCZP高温电磁阀是间接先导式平衡电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等优点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。 |
|
|
SZCZP高温电磁阀
|
二、SZCZP高温电磁阀 主要技术参数
| 公称温度℃ | ≤425 | |||||||||||||
| 公称压力MPa | 4.0 | |||||||||||||
| 工作压差MPa | 0～4 | 0.05～4 | 0.1～4 | |||||||||||
| 公称通径mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| 功耗VA | 80 | |||||||||||||
| 电压V | 220 | |||||||||||||
| 额定流量系数 | 按JB/T7352-94规定 | |||||||||||||
| 泄漏量 | 按JB/T7352-94·F规定 | |||||||||||||
三、SZCZP高温电磁阀 主要外形连接尺寸
| DN | H | D | D1 | D2 | n-d | f | b | L |
| 10 | 465 | 90 | 60 | 41 | 4-Φ14 | 2 | 14 | 130 |
| 15 | 465 | 95 | 65 | 46 | 4-Φ14 | 2 | 14 | 130 |
| 20 | 465 | 105 | 75 | 56 | 4-Φ14 | 2 | 16 | 150 |
| 25 | 465 | 115 | 85 | 65 | 4-Φ14 | 3 | 16 | 160 |
| 32 | 475 | 140 | 100 | 76 | 4-Φ18 | 3 | 18 | 180 |
| 40 | 490 | 150 | 110 | 84 | 4-Φ18 | 3 | 18 | 200 |
| 50 | 505 | 165 | 125 | 99 | 4-Φ18 | 3 | 20 | 230 |
| 65 | 525 | 185 | 145 | 118 | 8-Φ18 | 3 | 22 | 290 |
| 80 | 535 | 200 | 160 | 132 | 8-Φ18 | 3 | 24 | 310 |
| 100 | 565 | 235 | 190 | 156 | 8-Φ22 | 3 | 24 | 350 |
| 125 | 580 | 270 | 220 | 184 | 8-Φ26 | 3 | 26 | 400 |
| 150 | 605 | 300 | 250 | 211 | 8-Φ26 | 3 | 28 | 480 |
|
|
SZCZP高温电磁阀外形尺寸图
|
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
